Jiangshan Scotech Ηλεκτρικά Co., Ε.Π.Ε.

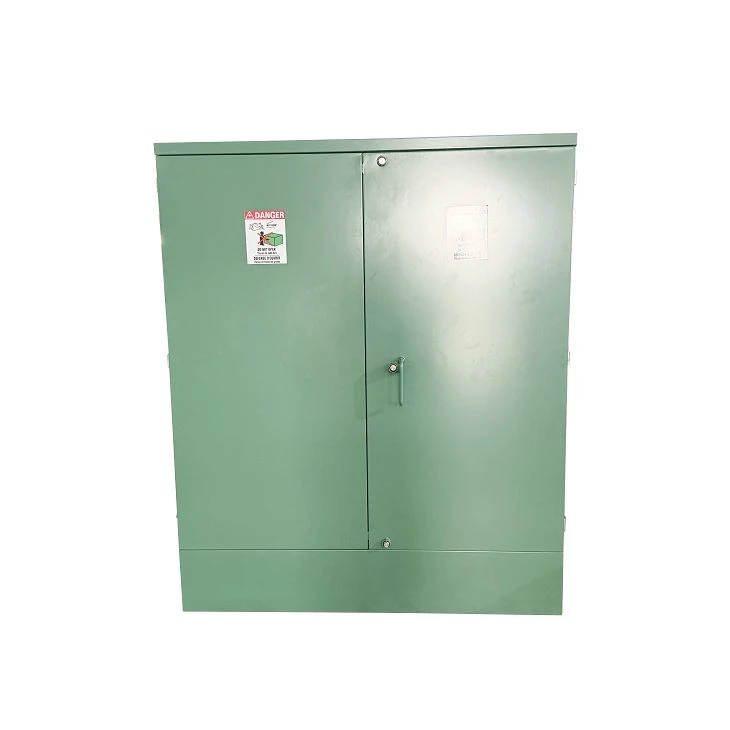

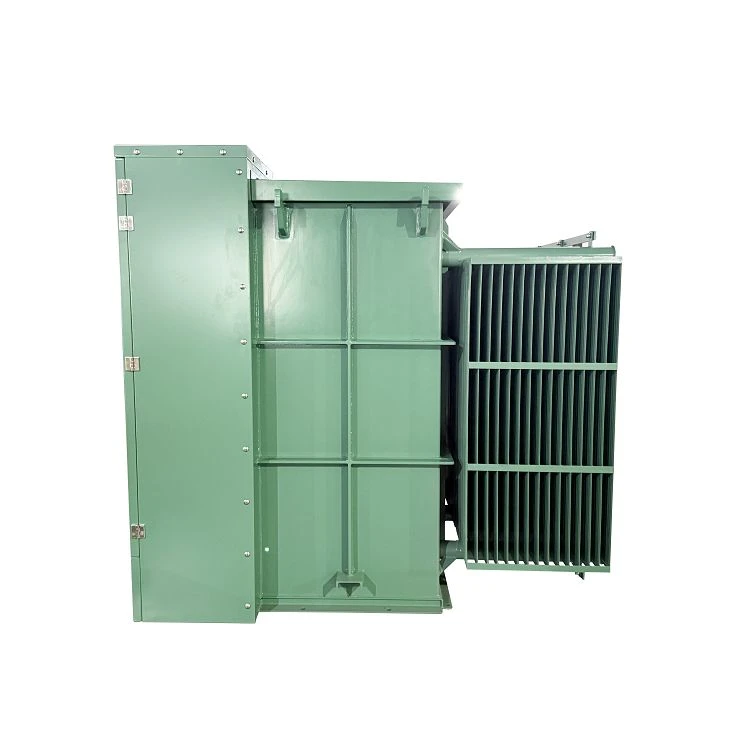

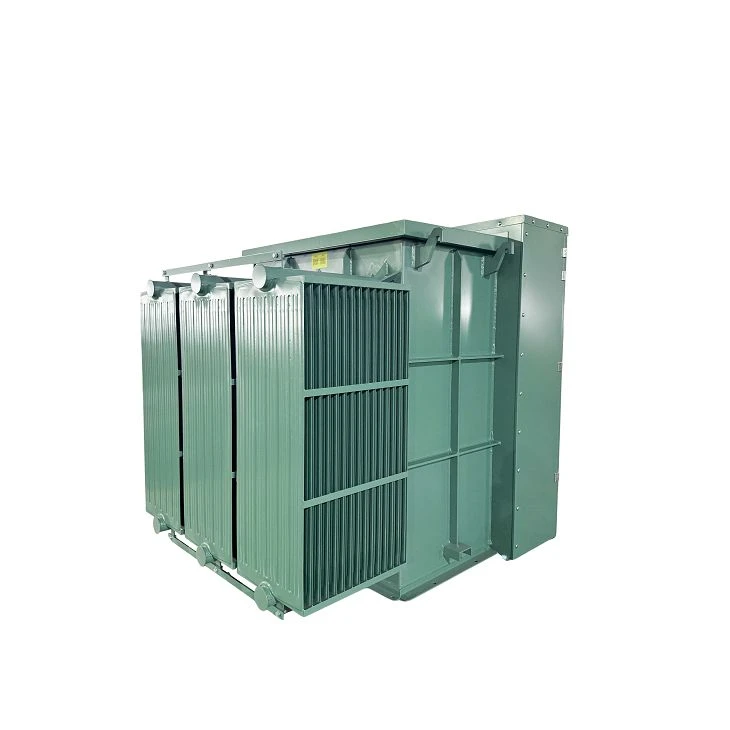

Τριφασικοί μετασχηματιστές με επίθεμα 2500 kVA-25/0,6 kV|Καναδάς 2025
Χωρητικότητα: 2500kVA
Τάση: 25kV-600Y/347V
01 Γενικά
1.1 Project Spotlight
Project Spotlight Όταν μας πλησίασε ο Καναδός πελάτης μας, χρειαζόταν μετασχηματιστές που να μπορούν να χειριστούν δύσκολα κλίματα, βαριά φορτία και συνεχή λειτουργία. Αυτό ακριβώς παραδώσαμε: δύοΜετασχηματιστές με επίθεμα 2500 kVA-έχει σχεδιαστεί για να παρέχει αξιόπιστη, σταθερή ισχύ για βιομηχανικά και εμπορικά δίκτυα. Αυτές οι μονάδες δεν είναι απλώς μηχανές-είναι μια υπόσχεση. Μια υπόσχεση ότι η ενέργεια θα συνεχίσει να ρέει, με ασφάλεια και αποτελεσματικότητα, μέρα με τη μέρα.
1.2 Προσαρμοσμένο για Καναδικές Συνθήκες
Σχεδιάσαμε αυτούς τους μετασχηματιστές ειδικά για τις δύσκολες εξωτερικές συνθήκες του Καναδά. Με περιελίξεις αλουμινίου και ψύξη λαδιού ONAN, παραμένουν σταθερά ακόμα και όταν το πλέγμα παρουσιάζει διακυμάνσεις ή η θερμοκρασία μεταβάλλεται δραματικά. Η μπροστινή σχεδίαση βρόχου-feed dead- κρατά τους ανθρώπους ασφαλείς, ενώ η διανυσματική ομάδα Dyn1 κάνει την ενσωμάτωση σε γειωμένα ουδέτερα δίκτυα απλή. Βασικά, φροντίσαμε να αποδίδουν αξιόπιστα ανεξάρτητα από τον καιρό-και να διατηρούν την αυτοπεποίθηση των χειριστών όσο είναι σε αυτό.
1.3 Τεχνικές προδιαγραφές
Προδιαγραφές και φύλλο δεδομένων 2500 kVA μετασχηματιστών που τοποθετούνται σε επίθεμα τριών φάσεων
|
Παραδόθηκε σε
Καναδάς
|
|
Ετος
2025
|
|
Τύπος
Τριφασικός μετασχηματιστής βάσης μαξιλαριού
|
|
Πρότυπο
CSA C227.4:21
|
|
Ονομαστική ισχύς
2500 kVA
|
|
Συχνότητα
60 HZ
|
|
Τροφή
Βρόχος
|
|
Εμπρός
Νεκρός
|
|
Φάση
Τρία
|
|
Τύπος ψύξης
ΟΝΑΝ
|
|
Υγρό μονωτικό
Mineral Oil
|
|
Πρωτεύουσα τάση
25 kV
|
|
Δευτερεύουσα Τάση
0,6 kV
|
|
Ομάδα διανυσμάτων
Dyn1
|
|
Υλικό περιέλιξης
Αλουμίνιο
|
|
Αντίσταση
5.75%
|
|
Πατήστε Changer
NLTC
|
|
Πατώντας Εύρος
±2*2.5%
|
|
Χωρίς Απώλεια Φορτίου
2500 W
|
|
Απώλεια φορτίου
24000 W
|
|
Αξεσουάρ
Τυπική διαμόρφωση
|
1.4 Σχέδια
Σχέδιο και πινακίδα μετασχηματιστών τριφασικής βάσης 2500 kVA
 |
 |
02 Προσαρμοσμένο για Καναδικές Συνθήκες
Αυτά τα σχεδιάσαμεΤριφασικοί μετασχηματιστές 2500 kVA με επίθεμαειδικά για τις δύσκολες εξωτερικές συνθήκες του Καναδά. Με περιελίξεις αλουμινίου και ψύξη λαδιού ONAN, παραμένουν σταθερά ακόμα και όταν το πλέγμα παρουσιάζει διακυμάνσεις ή η θερμοκρασία μεταβάλλεται δραματικά. Η μπροστινή σχεδίαση βρόχου-feed dead- κρατά τους ανθρώπους ασφαλείς, ενώ η διανυσματική ομάδα Dyn1 κάνει την ενσωμάτωση σε γειωμένα ουδέτερα δίκτυα απλή. Βασικά, φροντίσαμε να αποδίδουν αξιόπιστα ανεξάρτητα από τον καιρό-και να διατηρούν την αυτοπεποίθηση των χειριστών όσο είναι σε αυτό.
2.1 Πυρήνα και Μαγνητική Καινοτομία
 |
Στην καρδιά κάθε μετασχηματιστή βρίσκεται ένας συμπαγής πυρήνας με τρία-πόδια που διοχετεύει τη μαγνητική ροή ομαλά και αποτελεσματικά. Χρησιμοποιήσαμε φύλλα πυριτίου χαμηλής-απώλειας με επεξεργασία-ανθεκτικά στη διάβρωση για τη μείωση της απώλειας ενέργειας και του θορύβου. Είναι ένας απλός πυρήνας, ναι, αλλά σχεδιάσαμε προσεκτικά για να διαρκεί και να λειτουργεί αθόρυβα, διατηρώντας το σύστημά σας σταθερό κάτω από κάθε είδους φορτία. |
2.2 Αριστεία περιέλιξης και σύνδεσης
 |
Στην πλευρά της χαμηλής-τάσης, χρησιμοποιούμε περιελίξεις αλουμινίου με στιβαρά καλώδια χάλκινης ράβδου. Αυτό σημαίνει ότι τα βραχυκυκλώματα δεν θα τα καταστρέφουν και η θερμότητα διαχέεται αποτελεσματικά. Η-πλευρά υψηλής τάσης χρησιμοποιεί μονωμένο χαρτί-επίπεδο σύρμα αλουμινίου-συμπαγές, οικονομικό-και αξιόπιστο. Μαζί, αυτές οι επιλογές περιέλιξης σάς δίνουν την ισορροπία που πάντα επιδιώκουμε: ανθεκτική, αποτελεσματική και έτοιμη για μακροχρόνια-λειτουργία σε εξωτερικούς χώρους. |
2.3 Προστατευτικά χαρακτηριστικά και έξυπνες διασφαλίσεις
 |

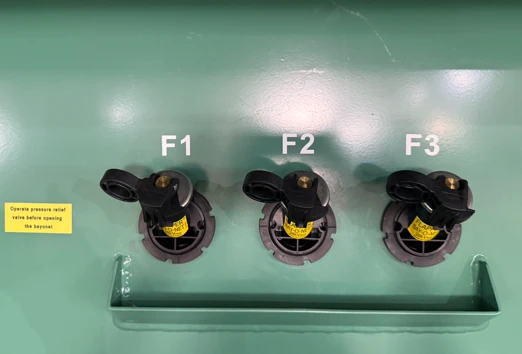

Η ασφάλεια δεν ήταν ποτέ εκ των υστέρων. Προσθέσαμε μια ασφάλεια Bay-O-Net και μια εφεδρική ασφάλεια περιορισμού ρεύματος-για πολυεπίπεδη προστασία, ενώ ο εναλλάκτης βρύσης χωρίς-φορτίο επιτρέπει προσαρμογές τάσης ±2 × 2,5%. Αυτό σημαίνει ότι όταν αλλάζουν οι συνθήκες του πλέγματος, οι μετασχηματιστές μπορούν να προσαρμοστούν χωρίς να παρακάμψουν ένα ρυθμό. Μας αρέσει να τους θεωρούμε έξυπνους, προστατευτικούς συνεργάτες για το δίκτυο διανομής σας. |
2.4 Σχεδιασμός δεξαμενής και αντίσταση στις καιρικές συνθήκες
 |
Η ίδια η δεξαμενή μετασχηματιστή με τριφασικό μαξιλαράκι 2500 kVA είναι κατασκευασμένη από σφραγισμένο μαλακό χάλυβα, βιδωμένο για επιπλέον αντοχή. Κάθε επιφάνεια είναι αμμοβολή, περιλαμβάνονται οι γωνίες, και στη συνέχεια επικαλύπτεται με εποξειδικά αστάρια και τελικές επιστρώσεις ανθεκτικά στις καιρικές συνθήκες- και στην υπεριώδη ακτινοβολία-. Είναι αρκετά σκληρό για να χειριστείτε τον καναδικό ήλιο, το χιόνι και τη βροχή, διατηρώντας παράλληλα τα εσωτερικά εξαρτήματα ασφαλή και διατηρώντας εξαιρετική απαγωγή θερμότητας. Δεν χρειάζεται να ανησυχείτε για τα στοιχεία-που το έχουν καλύψει. |
2.5 Συναρμολόγηση και Διασφάλιση Ποιότητας
 |
Συναρμολογούμε προσεκτικά τον πυρήνα και τις περιελίξεις, συνδέουμε τα καλώδια, τοποθετούμε τη δεξαμενή και τα εξαρτήματα, τη γεμίζουμε με ορυκτέλαιο και τη σφραγίζουμε. Έπειτα, το εκτελούμε μέσω μιας πλήρους σειράς τυπικών δοκιμών CSA-: αντίσταση, αναλογία, σχέση-φάσης, απώλειες, αντοχή σε εφαρμοζόμενη και επαγόμενη τάση, αντίσταση μόνωσης, διηλεκτρική αντοχή και δοκιμή διαρροής. Ειλικρινά, τα ελέγχουμε όλα δύο φορές. Εάν περάσει, μπορείτε να το εμπιστευτείτε για αξιόπιστη απόδοση από την πρώτη μέρα. |
03 Δοκιμές
Τεστ ρουτίνας και πρότυπο δοκιμών
CSA C227.4-21 Τριφασικοί-μετασχηματιστές διανομής, επίθεμα-με χωριστές μονωμένους συνδέσμους υψηλής τάσης
CSA-C802.1-13 (R2022) Ελάχιστες τιμές απόδοσης για μετασχηματιστές διανομής γεμάτους με υγρό
1. Μετρήσεις Αντίστασης
2. Δοκιμές αναλογίας
3. Δοκιμή σχέσης φάσης-
4. Χωρίς απώλειες φορτίου και χωρίς ρεύμα φορτίου
5. Απώλειες φορτίου, Τάση αντίστασης και απόδοση
6. Δοκιμή Εφαρμοσμένης Τάσης
7. Δοκιμή αντοχής σε επαγόμενη τάση
8. Δοκιμή διαρροής με πίεση για μετασχηματιστές βυθισμένους σε υγρό: Η δοκιμή διαρροής στα 50 KPa θα διεξαχθεί για 12 ώρες χωρίς διαρροή. Χωρίς μόνιμη παραμόρφωση.
9. Μέτρηση αντίστασης μόνωσης
10. Διηλεκτρική δοκιμή λαδιού
Αποτελέσματα Δοκιμών
|
Οχι. |
Στοιχείο δοκιμής |
Μονάδα |
Αξίες Αποδοχής |
Μετρημένες τιμές |
Σύναψη |
|
1 |
Μετρήσεις Αντίστασης |
% |
Μέγιστος ρυθμός ανισορροπίας αντίστασης |
0.82 |
Πέρασμα |
|
2 |
Δοκιμές αναλογίας |
% |
Η απόκλιση του λόγου τάσης στο κύριο χτύπημα: Μικρότερη ή ίση με 0,5% |
-0.06~-0.05 |
Πέρασμα |
|
3 |
δοκιμές σχέσεων φάσης- |
/ |
Dyn1 |
Dyn1 |
Πέρασμα |
|
4 |
Χωρίς-απώλειες φορτίου και ρεύμα διέγερσης |
/ |
I0:: παρέχουν μετρούμενη τιμή |
0.35% |
Πέρασμα |
|
P0: παρέχει μετρούμενη τιμή |
2.214 kW |
||||
|
Η ανοχή για μη απώλεια φορτίου είναι +10% |
/ |
||||
|
5 |
Απώλειες φορτίου Τάση σύνθετης αντίστασης και απόδοση |
/ |
t:85 μοίρες Η ανοχή για την αντίσταση είναι ±7,5% Η ανοχή για συνολική απώλεια φορτίου είναι +6% |
/ |
Πέρασμα |
|
Z%: μετρούμενη τιμή |
5.69% |
||||
|
Pk: μετρούμενη τιμή |
22.183 kW |
||||
|
Pt: μετρούμενη τιμή |
24.397 kW |
||||
|
Απόδοση όχι μικρότερη από 99,37% |
99.43% |
||||
|
6 |
Δοκιμή Εφαρμοσμένης Τάσης |
kV |
HV: 50kV 60s LV: 10kV 60s |
Δεν συμβαίνει κατάρρευση της τάσης δοκιμής |
Πέρασμα |
|
7 |
Δοκιμή αντοχής σε επαγόμενη τάση |
kV |
Εφαρμοσμένη τάση (KV): 2 Ur |
Δεν συμβαίνει κατάρρευση της τάσης δοκιμής |
Πέρασμα |
|
Διάρκεια(ες):48 |
|||||
|
Συχνότητα (HZ): 150 |
|||||
|
8 |
Δοκιμή διαρροής |
kPa |
Εφαρμοσμένη πίεση: 50kPA Διάρκεια: 12h |
Χωρίς διαρροή και όχι Βλάβη |
Πέρασμα |
|
9 |
Μέτρηση Αντίστασης Μόνωσης |
GΩ |
HV-LV προς το έδαφος |
2.32 |
/ |
|
LV-HV στο έδαφος |
2.83 |
||||
|
HV&LV στο έδαφος |
2.10 |
||||
|
10 |
Δοκιμή λαδιού |
/ |
Διηλεκτρική αντοχή; |
56,1 kV |
Πέρασμα |
|
Περιεκτικότητα σε υγρασία |
9,7 mg/kg |
||||
|
Συντελεστής διάχυσης |
0.00204% |
||||
|
Ανάλυση Furan |
0.03 |
||||
|
Ανάλυση Αέριας Χρωματογραφίας |
/ |
04 Συσκευασία και αποστολή
05 SCOTECH Expertise
Στη SCOTECH, παραδίδουμε εκατομμύρια kVA μετασχηματιστών κάθε χρόνο, παγκοσμίως. Από τα πρότυπα CSA έως τα πρότυπα IEEE, μικρές μονάδες 100 kVA έως τεράστια συστήματα 5000 kVA, κάθε μετασχηματιστής φέρει τη δέσμευσή μας για σχεδιασμό, δοκιμή και αξιοπιστία. Αυτές οι δύο μονάδες 2500 kVA; Αποτελούν ένα τέλειο παράδειγμα αυτής της τεχνογνωσίας-που έχουν σχεδιαστεί για απόδοση, κατασκευασμένα για να διαρκούν και είναι έτοιμα να διατηρούν τα καναδικά δίκτυα τροφοδοτημένα χωρίς συμβιβασμούς.
