Μονοπολικός μετασχηματιστής 50 kVA-13,8/0,347 kV|Καναδάς 2025

01 Γενικά

1.1 Περιγραφή έργου

Το 2025, παραδόθηκε στον Καναδά ένας μετασχηματιστής μονοφασικός-πόλου-50 kVA για χρήση σε αγροτικά και ημι{4}}δίκτυα διανομής. Η τοποθεσία εξυπηρετεί μικρές οικιστικές ομάδες και τοπικά αγροκτήματα ή εμπορικά φορτία που τροφοδοτούνται από εναέρια γραμμή 13,8 kV. Σχεδιασμένος για να χειρίζεται τις εποχιακές αιχμές ζήτησης και τις συχνές συνθήκες καταιγίδας, ο μετασχηματιστής εξασφαλίζει σταθερή, αποτελεσματική παροχή ρεύματος ακόμη και σε δύσκολα περιβάλλοντα.

Κατασκευασμένη σύμφωνα με το πρότυπο CSA C2.2-06, η μονάδα διαθέτει ψύξη ONAN, ονομασίες 13,8 kV / 0,347 kV, ομάδα διανυσμάτων Ii6 και προσθετική πολικότητα. Περιλαμβάνει έναν εναλλάκτη βρύσης NLTC με εύρος ±2 × 2,5% για ακριβή ρύθμιση της τάσης. Με περιελίξεις αλουμινίου, σύνθετη αντίσταση 2,3% και απόδοση 98,35%, προσφέρει ισχυρή απόδοση με χαμηλές απώλειες και εύκολη συντήρηση.

Αυτός ο μετασχηματιστής, τοποθετημένος σε έναν τυπικό πόλο διανομής με συντηγμένο πρωτεύον διακόπτη, απαγωγέα υπερτάσεων και σύστημα γείωσης, παρέχει μια ασφαλή και ευέλικτη λύση διανομής ισχύος. Ιδανικό για ηλεκτροδότηση αγροτικών περιοχών, τηλεπικοινωνιακούς χώρους και μικρά βιομηχανικά φορτία, συνδυάζει ανθεκτικότητα, αξιοπιστία και εξαιρετικό έλεγχο τάσης σε ένα συμπαγή σχεδιασμό εξωτερικού χώρου.

1.2 Τεχνικές προδιαγραφές

Τύπος και φύλλο δεδομένων προδιαγραφών μετασχηματιστή 50 kVA σε πόλο

1.3 Σχέδια

Σχέδιο διαγράμματος μετασχηματιστή 50 kVA και μέγεθος.

02 Κατασκευή

2.1 Πυρήνας

Αυτός ο μετασχηματιστής διαθέτει προηγμένη σχεδίαση πυρήνα περιέλιξης, όπου ο πυρήνας τυλίγεται συνεχώς από λωρίδες υψηλής{0}}διαπερατότητας ψυχρής{{1} έλασης από χάλυβα πυριτίου για να σχηματίσει ένα κλειστό μαγνητικό κύκλωμα χωρίς ραφή. Σε σύγκριση με τους συμβατικούς πολυστρωματικούς πυρήνες, ο τυλιγμένος πυρήνας προσφέρει μικρότερη-απώλεια φορτίου, μειωμένο θόρυβο, ομοιόμορφη κατανομή ροής και ενισχυμένη αντίσταση βραχυκυκλώματος.

2.2 Περιέλιξη

Αυτός ο μετασχηματιστής χρησιμοποιεί προηγμένη τεχνολογία περιέλιξης: η πλευρά χαμηλής-τάσης (LV) χρησιμοποιεί τύλιγμα φύλλου για ανώτερη ικανότητα μεταφοράς ρεύματος-και απαγωγή θερμότητας, μειώνοντας αποτελεσματικά τις απώλειες δινορευμάτων. ενώ η πλευρά υψηλής-τάσης (HV) υιοθετεί το τύλιγμα καλωδίου με στρώσεις ακριβείας για να εξασφαλίσει αντοχή μόνωσης και σταθερότητα τάσης. Αυτός ο συνδυασμένος σχεδιασμός "φύλλων-περιέλιξης LV + σύρματος-περιέλιξης HV" επιτυγχάνει βέλτιστη απόδοση, συμπαγή και αντίσταση βραχυκυκλώματος, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές που τοποθετούνται σε εξωτερικούς πόλους-.

2.3 Δεξαμενή

Αυτός ο μετασχηματιστής χρησιμοποιεί μια ερμητικά σφραγισμένη κυλινδρική δεξαμενή που σχηματίζεται μέσω της διαδικασίας κάμψης κυλίνδρων ακριβείας. Κατασκευασμένο από υψηλής ποιότητας χάλυβα ψυχρής-έλασης, η δεξαμενή διαμορφώνεται από μηχάνημα έλασης CNC με μία μόνο διαμήκη ραφή συγκολλημένης ακρίβειας με λέιζερ-, αυστηρά επιθεωρημένη με δοκιμές ακτίνων Χ-και διαρροών. Ο κυλινδρικός σχεδιασμός προσφέρει όχι μόνο συμπαγή αισθητική αλλά και εξαιρετική μηχανική αντοχή και απαγωγή θερμότητας, με καινοτόμα εσωτερικά κανάλια καθοδήγησης λαδιού για αποτελεσματική φυσική ψύξη. Με αντιδιαβρωτική επίστρωση τριπλής-στρωματικής-επικάλυψης (αστάρι + εποξειδικό ενδιάμεσο + τελική επίστρωση πολυουρεθάνης), αντέχει σε σκληρά περιβάλλοντα όπως ψεκασμό αλατιού και όξινη βροχή.

2.4 Τελική συναρμολόγηση

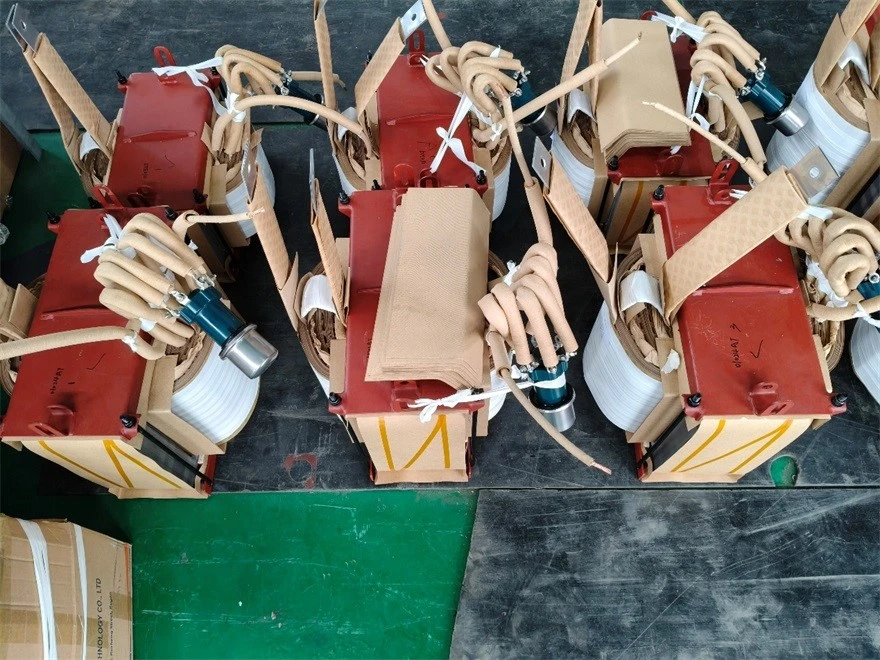

1. Συγκρότημα περιέλιξης:Σύρετε τις περιελίξεις HV/LV στον πολυστρωματικό πυρήνα, διασφαλίζοντας τη σωστή ευθυγράμμιση και το διάκενο μόνωσης.
2. Ηλεκτρικές συνδέσεις:Συνδέστε τα καλώδια περιέλιξης σε εναλλάκτες βρύσης, δακτυλίους και άλλα εξαρτήματα, ακολουθούμενη από επεξεργασία σύσφιξης και μόνωσης.
3. Πυρήνα-Ξήρανση σε πηνίο:Τοποθετήστε το συναρμολογημένο ενεργό μέρος σε φούρνο στεγνώματος για να αφαιρέσετε την υγρασία και να βελτιώσετε την απόδοση της μόνωσης.
4. Εγκατάσταση δεξαμενής:Ανυψώστε το αποξηραμένο ενεργό μέρος στη δεξαμενή, στερεώστε το στη θέση του και σφραγίστε το κάλυμμα της δεξαμενής.
5. Τοποθέτηση αξεσουάρ:Τοποθετήστε δακτυλίους, απαγωγέα, βαλβίδα εκτόνωσης πίεσης.
6. Γέμισμα και σφράγιση λαδιού:Εκκενώστε-με μονωτικό λάδι, ελέγξτε τη στάθμη του λαδιού και τη σφράγιση μετά την καθίζηση και πραγματοποιήστε τις τελικές δοκιμές για ολοκλήρωση.

03 Δοκιμές

04 Συσκευασία και αποστολή

4.1 Συσκευασία

Ο μετασχηματιστής είναι συσκευασμένος σε ένα πλήρως κλειστό ξύλινο κιβώτιο κατασκευασμένο από-κόντρα πλακέ ανθεκτικό στην υγρασία, με προσαρμοσμένα-χυτευμένα ένθετα αφρού και αντικραδασμικούς βραχίονες για ακινητοποίηση της μονάδας κατά τη μεταφορά. Το εξωτερικό είναι επικαλυμμένο με αδιάβροχο βερνίκι και ενισχυμένο με χαλύβδινους ιμάντες, εξοπλισμένους με βαρέως-ανυψωτικές ωτίδες σε όλες τις γωνίες. Πριν από τη συσκευασία, ο μετασχηματιστής υφίσταται ξήρανση υπό κενό και γεμίζεται με άζωτο 0,02 MPa. Εμφανίζονται εξέχοντα διεθνή σύμβολα για το κέντρο βάρους, "Keep Dry" και "This Side Up". Πιστοποιημένη σύμφωνα με τα πρότυπα ISTA 3A, η συσκευασία αντέχει 2000km οδικές μεταφορές και διεθνείς θαλάσσιες μεταφορές εμπορευμάτων.

4.2 Αποστολή

Οι μετασχηματιστές θα αποσταλούν με όρους CIF (Κόστος, Ασφάλιση και Φορτίο), με αναχώρηση από το λιμάνι Ningbo προς το λιμάνι του Μόντρεαλ. Η αποστολή θα μεταφερθεί μέσω θαλάσσιων εμπορευμάτων με εμπορευματοκιβώτια, με ασφαλή φόρτωση και προστατευτικά μέτρα (αντι-αντικραδασμικής, υγρασίας-και αντιδιαβρωτικής-διαβροχής) για τη διασφάλιση της ασφαλούς θαλάσσιας διέλευσης μεγάλων-αποστάσεων. Ο πωλητής θα κανονίσει τη μεταφορά στον ωκεανό και θα παρέχει θαλάσσια ασφάλιση (All Risks), καλύπτοντας πιθανές απώλειες λόγω ατυχημάτων ή φυσικών καταστροφών κατά τη διέλευση. Κατά την άφιξη στο Μόντρεαλ, ο αγοραστής είναι υπεύθυνος για τον εκτελωνισμό και την περαιτέρω εσωτερική μεταφορά.

05 Συντήρηση μετασχηματιστών που είναι τοποθετημένοι σε στύλο-

Η διατήρηση μετασχηματιστών που είναι τοποθετημένοι σε στύλο-δεν είναι απλώς να σημειώσετε μια λίστα ελέγχου. Πρόκειται για τη διασφάλιση ότι κάθε μονάδα θα συνεχίσει να λειτουργεί με ασφάλεια, αποτελεσματικότητα και για όσο το δυνατόν περισσότερο. Η ασφάλεια, η αξιοπιστία και η συνέπεια - εξαρτώνται από μικρές λεπτομέρειες. Μερικές φορές, οι λεπτομέρειες που άλλοι παραβλέπουν.
(1) Τακτική οπτική επιθεώρηση
Το πρώτο βήμα είναι πάντα το πιο απλό - απλά κοιτάξτε. Μια γρήγορη σάρωση συχνά λέει περισσότερα από μια αναφορά. Ελέγξτε για διαρροές λαδιού, διάβρωση ή βαθουλώματα. Οι λεκέδες από λάδι μπορεί να υποδηλώνουν κακή σφράγιση. η σκουριά μπορεί να σημαίνει ότι η δεξαμενή χάνει σιγά σιγά τη δύναμή της. Η έγκαιρη επίλυσή τους-προτού εξελιχθούν σε μεγαλύτερα προβλήματα-εξοικονομεί χρόνο και εξοπλισμό.
(2) Έλεγχος στάθμης και ποιότητας λαδιού
Το λάδι μετασχηματιστή είναι η ψυχή του. Δροσίζει, μονώνει, προστατεύει. Χαμηλό λάδι; Αυτή είναι μια κόκκινη σημαία. Σκουρόχρωμο ή θολό λάδι; Επίσης κόπος. Η εμπειρία της Scotech δείχνει ότι οι τακτικοί έλεγχοι λαδιών, ακόμη και γρήγοροι, αποτρέπουν τις περισσότερες περιπτώσεις υπερθέρμανσης πριν ξεκινήσουν.
(3) Καθαρισμός λαδιού
Τώρα, μερικές φορές η επιθεώρηση δεν είναι αρκετή. Το λάδι μπορεί να φαίνεται καλό, αλλά χάνει τις ιδιότητές του με την πάροδο του χρόνου - εισχωρούν κρυφά υγρασία, αέρια, μικροσκοπικά σωματίδια. Τότε έρχεται ο καθαρισμός. Αφυδάτωση υπό κενό, διήθηση, απαέρωση… λίγο τεχνικό, ναι, αλλά απαραίτητο. Κάθε κύκλος αποκαθιστά την αντοχή του λαδιού, παρατείνοντας τη διάρκεια ζωής του μετασχηματιστή.
(4) Συνδέσεις στερέωσης
Τα χαλαρά μπουλόνια δεν ακούγονται δραματικά, αλλά προκαλούν πραγματικά προβλήματα - με τόξο, σημεία θερμότητας, αστοχίες. Κάθε σύνδεση έχει σημασία: δακτύλιοι, βρύσες, σημεία γείωσης. Οι ομάδες συντήρησης της Scotech σφίγγουν, ελέγχουν ξανά και σφίγγουν ξανά εάν χρειάζεται. Είναι κουραστική δουλειά, αλλά αυτό είναι που κρατά ζωντανούς τους μετασχηματιστές για χρόνια.
(5) Καθαρισμός
Σκόνη, περιττώματα πουλιών, ακόμη και - μικρά πράγματα που εμποδίζουν τη ροή του αέρα και παγιδεύουν τη θερμότητα. Με την πάροδο του χρόνου, το καλοριφέρ δεν μπορεί να αναπνεύσει. Άρα, το καθάρισμα δεν είναι καλλυντικό. είναι μέρος του συστήματος ψύξης. Ένας καθαρός μετασχηματιστής λειτουργεί πιο κρύα, διαρκεί περισσότερο. Απλό, αλλά
