1500 KVA Medium Voltage Pad Mounted Transformers-4,16/0,48 KV|ΗΠΑ 2025

01 Γενικά

1.1 Περιγραφή έργου

Αυτό το έργο περιλαμβάνει αΜετασχηματιστής μέσης τάσης 1500 kVA, τοποθετημένος σε padπαραδόθηκε στην αγορά των ΗΠΑ το 2025 και αναπτύχθηκε για συστήματα διανομής μέσης-τάσης που εξυπηρετούν εμπορικούς και ελαφρούς βιομηχανικούς πελάτες. Από την αρχή, αντιμετωπιζόταν ως μια τυπική λύση που αντιμετωπίζει-χρησιμότητα, όπου πράγματα όπως η ασφάλεια, η αποτελεσματικότητα και η μακροπρόθεσμη{6}}αξιοπιστία δεν είναι πρόσθετα-- που απλά αναμένονται.

Από την άποψη της εγκατάστασης, ο μετασχηματιστής υιοθετεί μια εξωτερική διαμόρφωση-τοποθετημένη σε μαξιλαράκι με νεκρή-μπροστινή σχεδίαση. Αυτό το καθιστά κατάλληλο για δημόσιους ή ημι{3}}δημόσιους χώρους, όπου η ελεγχόμενη πρόσβαση και η ασφάλεια του προσωπικού είναι απαραίτητες. Η ρύθμιση ροής βρόχου-προσθέτει ευελιξία στο δίκτυο διανομής, επιτρέποντας τη συντήρηση ρουτίνας ή τη μελλοντική επέκταση χωρίς την ανάγκη διακοπής της υπηρεσίας - κάτι που οι επιχειρήσεις κοινής ωφέλειας και οι χειριστές ιστοτόπων τείνουν να εκτιμούν από την ημέρα-με-την καθημερινή λειτουργία.

Οι περιβαλλοντικές συνθήκες ήταν επίσης μέρος των αρχικών υποθέσεων σχεδιασμού. Η μονάδα προορίζεται να λειτουργεί αξιόπιστα κάτω από τυπικές εξωτερικές συνθήκες της Βόρειας Αμερικής, με έμφαση στη θερμική συμπεριφορά, τη διάρκεια ζωής της μόνωσης και τη συνολική στιβαρότητα του συστήματος, και όχι μόνο σε βραχυπρόθεσμες-μετρήσεις απόδοσης.

1.2 Στόχοι σχεδιασμού

Από την αρχή, η εστίαση ήταν στην αξιόπιστη, συνεχή λειτουργία με σαφές περιθώριο ασφαλείας. Ομετασχηματιστής με επίστρωση μέσης τάσηςπροορίζεται να λειτουργεί μέρα με τη μέρα, συχνά κοντά στο ονομαστικό του φορτίο, ενώ διατηρεί τη θερμική και ηλεκτρική συμπεριφορά προβλέψιμη με την πάροδο του χρόνου. Εν ολίγοις, έχει σχεδιαστεί για πραγματικές συνθήκες εξυπηρέτησης, όχι περιστασιακή ή εξιδανικευμένη χρήση.

Η ικανοποίηση των απαιτήσεων απόδοσης του DOE 2016 ήταν ένας άλλος βασικός στόχος. Τόσο οι απώλειες μη-φορτίου και οι απώλειες φορτίου ελέγχθηκαν προσεκτικά - όχι μόνο για να περάσουν τους ελέγχους συμμόρφωσης, αλλά για να μειωθεί η σπατάλη ενέργειας κατά τη διάρκεια ετών λειτουργίας. Αυτά τα μικρά κέρδη αποδοτικότητας αθροίζονται στη μακροπρόθεσμη υπηρεσία χρησιμότητας.

Η πυρασφάλεια και οι περιβαλλοντικές επιπτώσεις ενσωματώθηκαν επίσης στο σχέδιο. Η χρήση υγρού φυσικού εστέρα FR3 βελτιώνει την απόδοση πυρκαγιάς και υποστηρίζει ασφαλέστερη εγκατάσταση κοντά σε κτίρια και κατοικημένες περιοχές.

Συνολικά, αυτοί οι στόχοι καθορίζουν την προσέγγιση: συντηρητική όπου έχει σημασία, βελτιστοποιημένη όπου μετράει και πάντα γειωμένη στον τρόπο με τον οποίο ο μετασχηματιστής χρησιμοποιείται πραγματικά στο πεδίο.

1.3 Τεχνικές προδιαγραφές

Προδιαγραφές και δελτίο δεδομένων μετασχηματιστή 1500kVA με pad μέσης τάσης

1.4 Σχέδια

Σχέδιο μετασχηματιστή μέσης τάσης 1500kVA

02 Σχεδιασμός, Ασφάλεια και Ενοποίηση Συστήματος

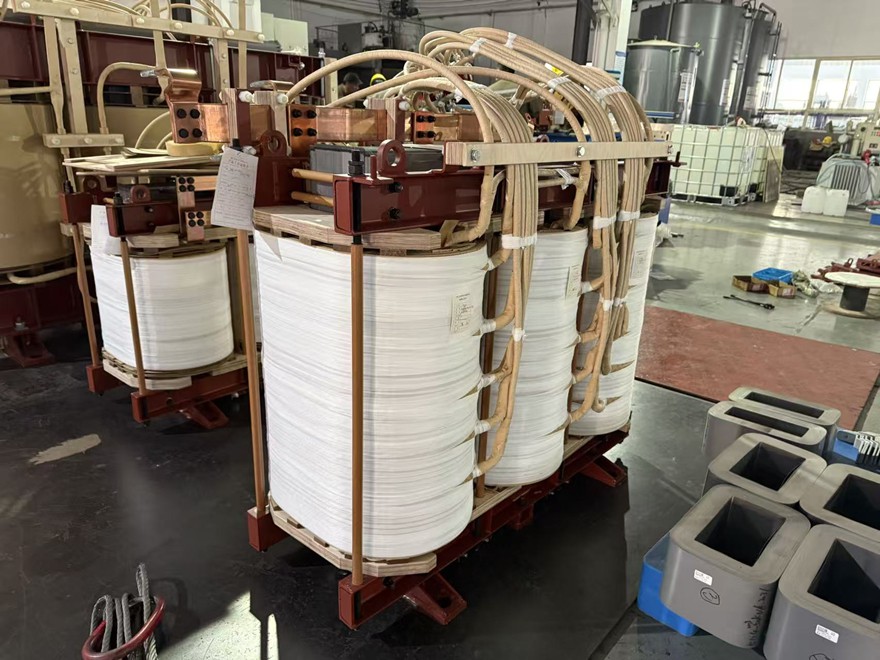

2.1 Σχεδίαση πυρήνα και υλικά

Ο μετασχηματιστής που είναι τοποθετημένος σε μαξιλαράκι μέσης τάσης υιοθετεί έναν πυρήνα τριών-φάσεων, τριών-ποδιών, που έχει επιλεγεί για τη σταθερή μαγνητική του απόδοση και την πρακτική δυνατότητα κατασκευής σε αυτήν την κατηγορία. Χρησιμοποιείται χάλυβας πυριτίου υψηλής-ποιότητας, χαμηλών-απωλειών, με τη στοίβαξη πλαστικοποίησης βελτιστοποιημένη ώστε να ελαχιστοποιεί τις απώλειες χωρίς-φορτίο και να διατηρεί μια καλά-διανομή ροής.

Αντί να πιέζει την πυκνότητα ροής στην άκρη, ο σχεδιασμός αφήνει χώρο για σταθερότητα. Αυτό βοηθά στη μείωση των απωλειών διέγερσης, περιορίζει τους κραδασμούς και διατηρεί τον θόρυβο σε λογικό επίπεδο. Στην καθημερινή λειτουργία, αυτό σημαίνει πιο ομαλή απόδοση και καλύτερη απόδοση.

Η σύσφιξη του πυρήνα και η μηχανική συναρμολόγηση αντιμετωπίστηκαν με την ίδια προσοχή, έτσι ώστε η δομή να παραμένει σταθερή κατά τη μεταφορά, την εγκατάσταση και τη μακροπρόθεσμη-υπηρεσία.



2.2 Διαμόρφωση και σχεδιασμός περιέλιξης

Η διάταξη περιέλιξης ακολουθεί μια ομάδα διανυσμάτων Dyn1, συμβατή με την κοινή πρακτική διανομής της Βόρειας Αμερικής και συμβατή με τυπικά φορτία κατάντη. Η διάταξη περιέλιξης έχει σχεδιαστεί για να εξισορροπεί την ηλεκτρική καταπόνηση και να υποστηρίζει την αποτελεσματική μεταφορά θερμότητας στο μονωτικό ρευστό.

Οι αγωγοί αλουμινίου χρησιμοποιούνται ως πρακτική επιλογή, εξισορροπητική απόδοση, θερμική συμπεριφορά και κόστος. Η πυκνότητα ρεύματος και η γεωμετρία περιέλιξης επιλέχθηκαν συντηρητικά, ειδικά για συνεχή-λειτουργία.

Η μηχανική στιβαρότητα ήταν επίσης προτεραιότητα. Οι περιελίξεις έχουν σχεδιαστεί για να αντέχουν τις δυνάμεις βραχυκυκλώματος-και τις καταπονήσεις χειρισμού, συμβάλλοντας στη διατήρηση της ακεραιότητας της μόνωσης και της μακροπρόθεσμης- αξιοπιστίας κατά τη λειτουργία.



2.3 Σύστημα μόνωσης και θερμική απόδοση

Το σύστημα μόνωσης συνδυάζει λάδι φυσικού εστέρα FR3 με μια συμβατική στερεά μονωτική δομή, σχηματίζοντας ένα σταθερό και καλά{1}}αποδεδειγμένο σύνθετο διηλεκτρικό σύστημα. Το λάδι FR3 παρέχει υψηλότερο σημείο πυρκαγιάς και βελτιωμένη ανοχή στην υγρασία σε σύγκριση με το ορυκτέλαιο, το οποίο είναι ιδιαίτερα σημαντικό για εξωτερικές εγκαταστάσεις-που τοποθετούνται σε τακάκια.

Η θερμική απόδοση αξιολογήθηκε ως μέρος του σχεδιασμού της μόνωσης και όχι ως ξεχωριστή εξέταση. Τα όρια αύξησης της θερμοκρασίας ελέγχθηκαν για να υποστηρίξουν τα χαρακτηριστικά γήρανσης της μόνωσης και να παρατείνουν την αναμενόμενη διάρκεια ζωής υπό συνεχή λειτουργία.

Διατηρώντας σταθερές τις θερμοκρασίες λαδιού και περιέλιξης, το σύστημα μόνωσης συμβάλλει όχι μόνο στην ηλεκτρική αξιοπιστία, αλλά και στην προβλέψιμη μακροπρόθεσμη-απόδοση με μειωμένες ανησυχίες συντήρησης.

2.4 Σύστημα ψύξης και απαγωγή θερμότητας

Ο μετασχηματιστής χρησιμοποιεί μια διάταξη ψύξης KNAN, που βασίζεται στη φυσική ροή λαδιού και τη φυσική ψύξη αέρα. Αποφεύγοντας τους ανεμιστήρες ή τις αντλίες, το σύστημα παραμένει απλό, ενώ εξακολουθεί να παρέχει επαρκή θερμική χωρητικότητα για την ονομαστική απόδοση και τις τυπικές συνθήκες φορτίου. Η θερμότητα από τον πυρήνα και τις περιελίξεις μετακινείται στο μονωτικό λάδι και απελευθερώνεται μέσω των επιφανειών της δεξαμενής. Λιγότερα ενεργά εξαρτήματα σημαίνει υψηλότερη αξιοπιστία, καμία ζήτηση βοηθητικής ισχύος και χαμηλότερη συντήρηση με την πάροδο του χρόνου. Για σταθερά ή μέτρια μεταβαλλόμενα φορτία, αυτή η προσέγγιση ψύξης είναι αποδεδειγμένη, προβλέψιμη και κατάλληλη για μακροπρόθεσμη{4}}χρησιμοποιητική υπηρεσία.

2.5 Προστασία, Χαρακτηριστικά Ασφαλείας και Αξεσουάρ

Η προστασία και η ασφάλεια αντιμετωπίζονται ως βασικά στοιχεία σχεδίασης σε αυτόν τον μετασχηματιστή μέσης τάσης και όχι ως προαιρετικά πρόσθετα-. Η μονάδα είναι εξοπλισμένη με αλεξικέραυνο για προστασία από υπερτάσεις και καταστάσεις υπέρτασης που συνήθως παρατηρούνται σε συστήματα διανομής μέσης-τάσης, ειδικά σε εξωτερικές εγκαταστάσεις. Στην πλευρά της υψηλής τάσης-χρησιμοποιούνται ενσωματωμένοι δακτύλιοι 600 A, παρέχοντας μια συμπαγή και ασφαλή διεπαφή που ευθυγραμμίζεται καλά με τα τυπικά καλωδιακά συστήματα κοινής ωφέλειας. Η πλευρά χαμηλής-τάσης διαθέτει δακτυλίους τύπου οκτώ-τρυπών-, που επιτρέπουν σταθερούς, τυποποιημένους τερματισμούς και απλοποιώντας την εγκατάσταση στο πεδίο. Η λειτουργική ευελιξία προέρχεται από έναν διακόπτη φορτίου τεσσάρων θέσεων, που επιτρέπει την ασφαλή εναλλαγή σε βρόγχο{12}}δίκτυα τροφοδοσίας και απλή ρύθμιση της τάσης κατά τη θέση σε λειτουργία ή την κανονική λειτουργία. Στην πράξη, αυτά τα χαρακτηριστικά βελτιώνουν την ασφάλεια του προσωπικού, διευκολύνουν την εγκατάσταση και βοηθούν τον μετασχηματιστή να συντονίζεται ομαλά με την προστασία ανάντη και κατάντη - να κάνει τη δουλειά του ως αξιόπιστο μέρος του συστήματος διανομής.

03 Δοκιμές

04 Συσκευασία και αποστολή

4.1 Συσκευασία

4.2 Αποστολή
